Данный раздел включает в себя параметры, необходимые для настройки конкретного двигателя.

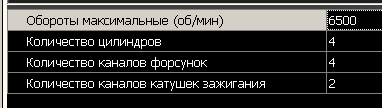

Основные параметры.

Обороты максимальные (об/мин). Параметр, задающий отсечку топливоподачи по оборотам.

Количество цилиндров. Задается по кол-ву цилиндров в двигателе.

Этот параметр определяет кол-во строк в карте цилиндров.

Количество каналов форсунок. Задается по кол-ву форсунок на двигателе.

Количество каналов катушек зажигания. Задается по кол-ву катушек зажигания на двигателе.

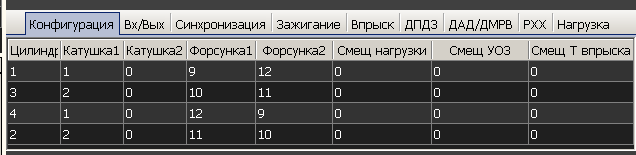

Карта цилиндров.

Важно! Перед редактированием карты цилиндров, должны быть заданы Основные параметры.

Цилиндр. Столбец, где указывается порядок работы цилиндров (секвенция).

Катушка1. Столбец назначения выходов ЭБУ, на которые будут выводиться управляющие сигналы для катушек зажигания от соответсвующего цилиндра.

Катушка2. Не используется.

Форсунка1. Столбец назначения выходов ЭБУ, на которые будут выводиться управляющие сигналы на форсунки от соответсвующего цилиндра.

Форсунка2. Столбец назначения выходов ЭБУ, на которые будут выводиться управляющие сигналы на форсунки для парного цилиндра (при попарно-параллельном впрыске).

Смещ нагрузки. Не используется.

Смещ УОЗ. Фиксированное, поцилиндровое смещение УОЗ, для компенсации неравномерности работы цилиндров. Пример - Действующий УОЗ = 20грд. Смещение -25 (-25 = -2,5 град), скорректирует действующий УОЗ до 17,5грд.

Смещ Т впрыска. Фиксированное, поцилиндровое смещение времени впрыска, для компенсации неравномерности работы цилиндров. Пример - Действующее Твпр = 10мсек. Смещение 2550 (2550 = 2,55 мсек), скорректирует действующее Твпр до 12,55мсек.

Что бы применить параметры, отправьте таблицу общих настроек в ЭБУ:

Калибровки->Таблица->Отправить таблицу в ЭБУ.

Для сохранения параметров, сохраните настройки в энергонезависимой памяти ЭБУ:

Калибровки->Калибровка->Сохранить калибровку в ЭБУ.
